■使用范圍
|
QZB型系列自耦變壓器適用于交流50HZ,額定電壓380V,額定輸出容量300KW以下的三相鼠籠型感應電動機,作不頻繁操作條件下的降壓起動,利用變壓器降壓的特點,降壓低電動機的起動電流,以改善電動機起動時對輸電網絡的影響。變壓器符合GB14048.4及相關標準.
|
■產品特點
|
降壓低電動機的起動電流,以改善電動機起動時對輸電網絡的影響。
|
■結構特征
|
1、自耦變壓器的額定工作電壓為380V,接線為100%端。

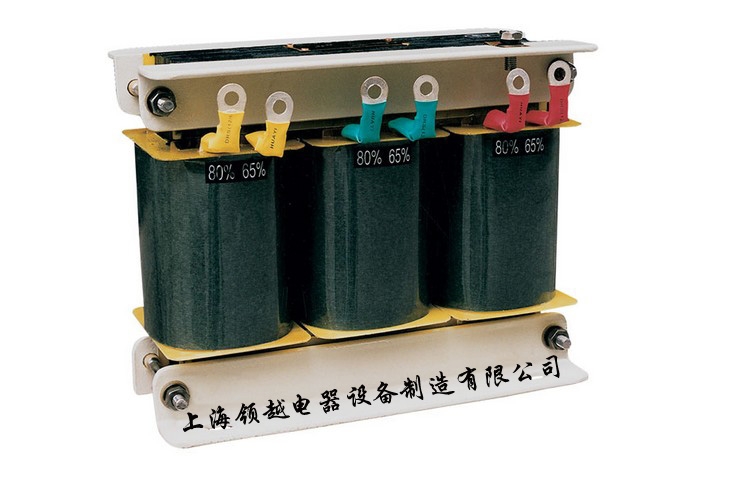

2、本系列變壓器具有65%,80%兩組起動電壓抽頭,若需要較小的起動轉矩時可選用65%抽頭,此時起動電流小,對電網影響;較大矩時可選用80%抽頭;本變壓器可裝配在XJ01,XJ03,JJ1系列自耦減壓起動箱中作主要配件。
3、起動時間:對于所有工作制級別,自耦變壓器的一次起動時間應不超過15S。對于處有工作制級別,自耦變壓器對于快速連續兩次起動,在進行再次起動前,應允許自耦變壓器冷卻到周圍空氣溫度。自耦變壓器僅作長時間間歇起動用。不適宜在頻繁操作條件下使用。
|
■規格型號及安裝尺寸
|
型 號
|
控制電動機功率KW
|
額定工作電流A
|
最大起動時間
|
QZB-14KW
|
14
|
28
|
15S
|
QZB-17KW
|
17
|
34
|
15S
|
QZB-22KW
|
22
|
43
|
15S
|
QZB-30KW
|
30
|
58
|
15S
|
QZB-40KW
|
40
|
77
|
15S
|
QZB-55KW
|
55
|
110
|
15S
|
QZB-75KW
|
75
|
142
|
15S
|
QZB-100KW
|
100
|
190
|
15S
|
QZB-115KW
|
115
|
218
|
15S
|
QZB-135KW
|
135
|
256
|
15S
|
QZB-160KW
|
160
|
300
|
15S
|
QZB-190KW
|
190
|
350
|
15S
|
QZB-225KW
|
225
|
410
|
15S
|
QZB-260KW
|
260
|
480
|
15S
|
QZB-300KW
|
300
|
530
|
15S
|
QZB-315KW
|
315
|
560
|
15S
|
|
■正常使用條件
|
1、周圍空氣溫度上限值為+40度,24小時內平均值不超過+35度。
2、安裝地點不超過海拔2000M;
3、安裝地面與水平面的傾斜不超過5度。且安裝環境無顯搖動和沖擊振動。防雨雪,無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃
|
